| Ontwerp |
Electrische installatie |
Onderdeel |
Motorstop |
|
|
|
|
|
|
|
|
| Schip |
Morning Cloud |
Datum |
26-juli-2013 |
|
|
|
|
Versie 3.3 |
|
|
|
|
|
Motor stop schakelaar |
|
|
|
De motor bevind zich midden in het schip, tegen de mast
aan. Om toch zowel vanuit de kuip als vanaf de navigatie hoek |
|
|
de motor te
kunnen starten en stoppen is de volgende oplossing bedacht. Starten was geen
probleem. Er zit een |
|
|
|
stop hendel op de motor die nogal zwaar gaat. Om deze
electroninsch te bedienen is een ruitenwisser motor gebruikt. Sterk |
|
|
genoeg en met als voordeel dat dergelijke motoren een
ruststand kennen. De truk was om de motor op 180 graden lang genoeg |
|
|
stil laten staan om de motor te stoppen. Met de hendel van
de ruitenwissermotor wordt de stophandel op de motor bediend. |
|
|
|
|

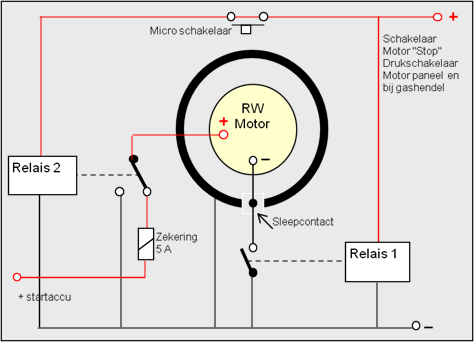

Werking; |
|
|
|
|
|
|
|
1) |
Met
de stopschakelaar wordt Relais 1 |
|
|
|
aangetrokken,
de min wordt doorverbonden |
|
|
|
en de motor gaat lopen. |
|
|
|
2) |
Na
180 graden draaien wordt door de |
|
|
|
handel
van de ruitenwissermotor de |
|
|
|
micro
schakelaar ingedrukt. Relais 2 |
|
|
|
wordt bekrachtigd en de plus van de |
|
|
|
motor
wordt doorverbonden met de min. |
|
|
|
De
motor stop onmiddellijk op 180 graden. |
|
|
4) |
Zoland
de stopchakelaar ingedrukt is |
|
|
|
blijft
de motor in deze stand staan |
|
|
5) |
Wordt
de stopschakelaar losgelaten, dan |
|
|
|
vallen beide relais
af. |
|
|
|
|
6) |
De motor draait door
zolang het |
|
|
|
|
sleepcontact de ring
raakt. |
|
|
|
7) |
Na
360 graden is de ring onderbroken en |
|
|
|
stop de motor
in de rust stand. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
