Ontwerp	Electrische installatie			Onderdeel	Accustatusmeter						www.sinar.nl
Schip	Morning Cloud			Datum	26-juli-2013						Versie 3.3
	De meter is gebaseerd op het gegeven dat de spanning van een accu in rust die volledig is opgeladen12,72 Volt is. En bij volledige ontlading 11,64 Volt.

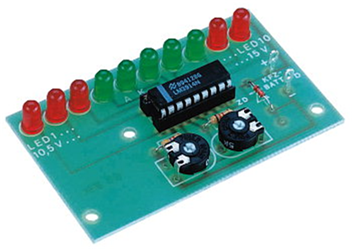

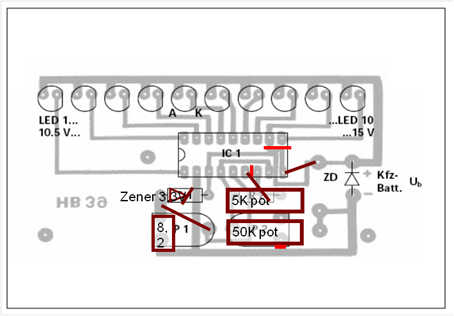

	Er is gebruik gemaakt van een standaard bouwpakket die is aangepast om i.pv. 10,5 tot 15 Volt van 11,64 tot 12,72 Volt weer te geven.
	Bij 5% lading begint de eerste led op te lichten en bij 95% van de lading de 10de en laatste led.

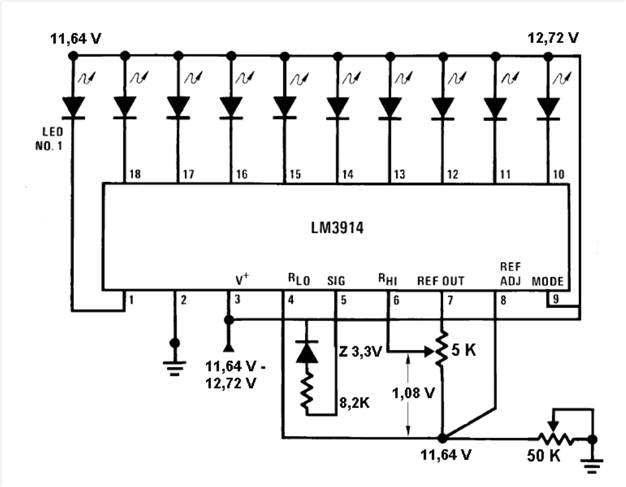

				Zenerdiode 3,3 Volt
	Lading accu	Spanning				-3,3
	100%	12,72	95%	12,67	Volt	9,37	led 10 aan
	90%	12,61	85%	12,56	Volt	9,26	led 9 aan
	80%	12,50	75%	12,45	Volt	9,15	led 8 aan
	70%	12,40	65%	12,34	Volt	9,04	led 7 aan
	60%	12,29	55%	12,23	Volt	8,93	led 6 aan
	50%	12,18	45%	12,13	Volt	8,83	led 5 aan
	40%	12,07	35%	12,02	Volt	8,72	led 4 aan
	30%	11,96	25%	11,91	Volt	8,61	led 3 aan
	20%	11,86	15%	11,80	Volt	8,50	led 2 aan
	10%	11,75	5%	11,69	Volt	8,39	led 1 aan
	0%	11,64	-5%	11,59	Volt	8,29	Alle leds uit
