| Ontwerp |
Electrische installatie |
Onderdeel |
Marifoonschakeling |
|
|
|
|
|
|
|
|
| Schip |
Morning Cloud |
|
Datum |
26-juli-2013 |
|
|
|
|
Versie 3.3 |
|
|
|
|
|

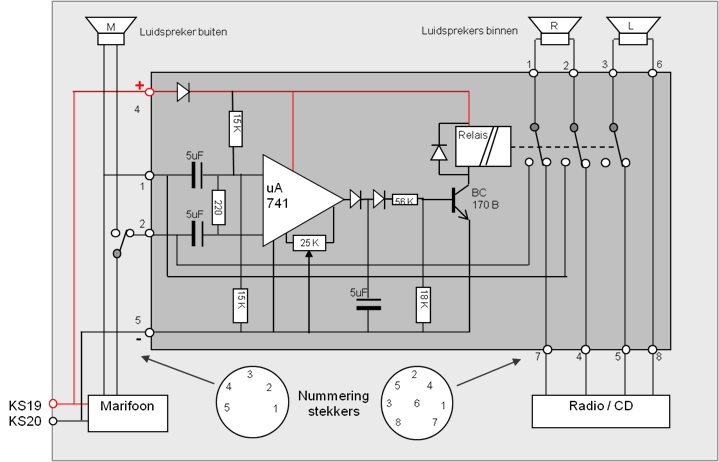

De externe luidspreker van de marifoon kan met schakelaar
S1 doorgeschakeld worden naar buiten of
binnen. |
|
|
Binnen zorgt de shakeling er voor dat als er een
marifoonbericht binnen komt de leuidsprekers van de radio / CD |
|
|
worden uitgeschakeld en de rechter luidspreker gebruikt
wordt voor de marifoon. Een halve seconde nadat het |
|
|
marifoonbericht
is afgelopen worden de luidsprekers weer verbonden met de radio / CD. |
|
|
|
|
|
|
|
Muteschakelaar |
Verbruik; rust 1,2 mA,
ingeschakeld 17 mA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
