| Ontwerp |
Electrische installatie |
Onderdeel |
Accustatuskeuze |
|
|
|
|
|
|
|
| Schip |
Morning Cloud |
|
Datum |
26-juli-2013 |
|
|
|
Versie 3.3 |
|
|
|
|

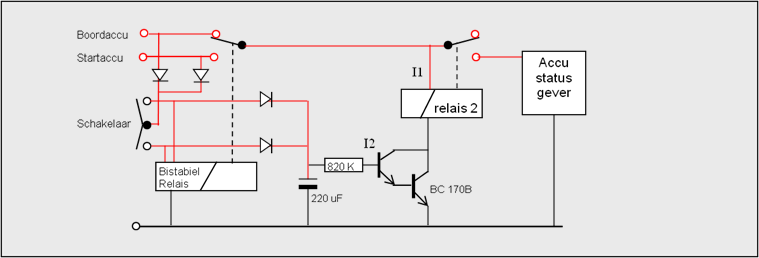

Doel van de schakeling is om met een wisselknop te kiezen
van welke accu (start of boord) de status moet worden weergegeven. |
|
|
Met het even
indrukken van de wisselschakelaar wordt via het bisatbiel relais boord of
start accu gekozen. |
|
|
|
|
Het even
indrukken van de schakelaar laad via de diodes de condensator van 220 uF
op. |
|
|
|
|
De lading in de
condensator is voldoende om de twee transistoren tweede relais 20 minuten aan
te trekken. |
|
|
|
|
Na 20 minuten valt het relais af en wordt de
accustatusgever uitgeschakeld. In rust verbruiket deze schakeling geen
stroom. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
