Achter de schermen aangevuld met moderne electronica.
Geen digitale meters maar analoog en aangevuld met led bar displays.

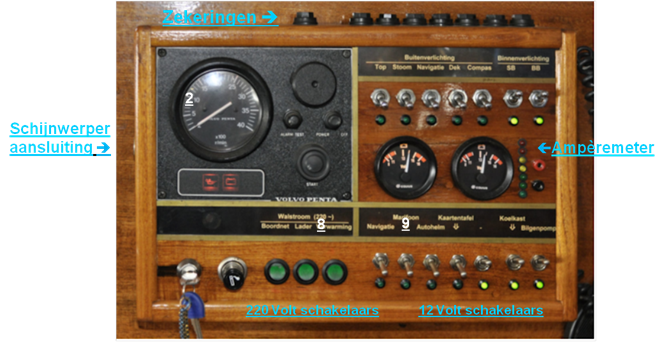

Elke gebruiker kan vanaf het schakelpaneel uitgeschakeld worden.
| Ontwerp | Electrische installatie | Onderdeel | Uitgangspunten |
|
||||||||||||
| Schip | Morning Cloud | Datum | 26-juli-2013 | Versie 3.3 | ||||||||||||
| Uitgangspunten voor het ontwerp evan de elctrische installatie van de Morning Cloud | Schema's | |||||||||||||||
| Een traditioneel
scheepspaneel waarop elke gebruiker afzonderlijk geschakeld is. Achter de schermen aangevuld met moderne electronica. Geen digitale meters maar analoog en aangevuld met led bar displays. Elke gebruiker kan vanaf het schakelpaneel uitgeschakeld worden. |
Overzicht | |||||||||||||||
| Accu's | Gebruikers | Backup | 12 Volt systeem | |||||||||||||
| 1 | Startaccu 45 Ah | Startmotor | Boordaccu | |||||||||||||
| 2 | Boordaccu 225 Ah | Boordnet en omvormer 220V | Startaccu | |||||||||||||
| Centrale schakelkast | Geintegreerd 12 Volt , 220 Volt en motorpaneel | |||||||||||||||
| 220 Volt | Omvormer vanuit de boordaccu, 300 Watt | 220 Volt systeem | ||||||||||||||
| Walstroom aansluiting vanuit de ankerbak. | ||||||||||||||||
| Automatische omschakelaar van omvormer naar walstroom | ||||||||||||||||
| Toegevoegde electronica | Amphèremeter op basis van de weerstand van de aanvoerkabel. | Amperemeter | ||||||||||||||
| Automatische omschakeling van radio naar marifoon | Marifoonschakeling | |||||||||||||||
| Accustatus meter | Accustatusmeter | |||||||||||||||
| Temperatuurregeling van de verwarming | Accustatuskeuze | |||||||||||||||
| Electrische motorstop | Moterstop | |||||||||||||||
|
|
||||||||||||||||
